Эксперты SemiAnalysis опубликовали разбор, в котором детально объяснили, за счёт чего Apple удалось значительно сократить площадь кристаллов в новых мобильных процессорах A19 и A19 Pro. По их оценке, снижение достигло 10% по сравнению с A18 и A18 Pro, несмотря на то что применённый техпроцесс N3P от TSMC обеспечивает лишь 4% выигрыша по площади.

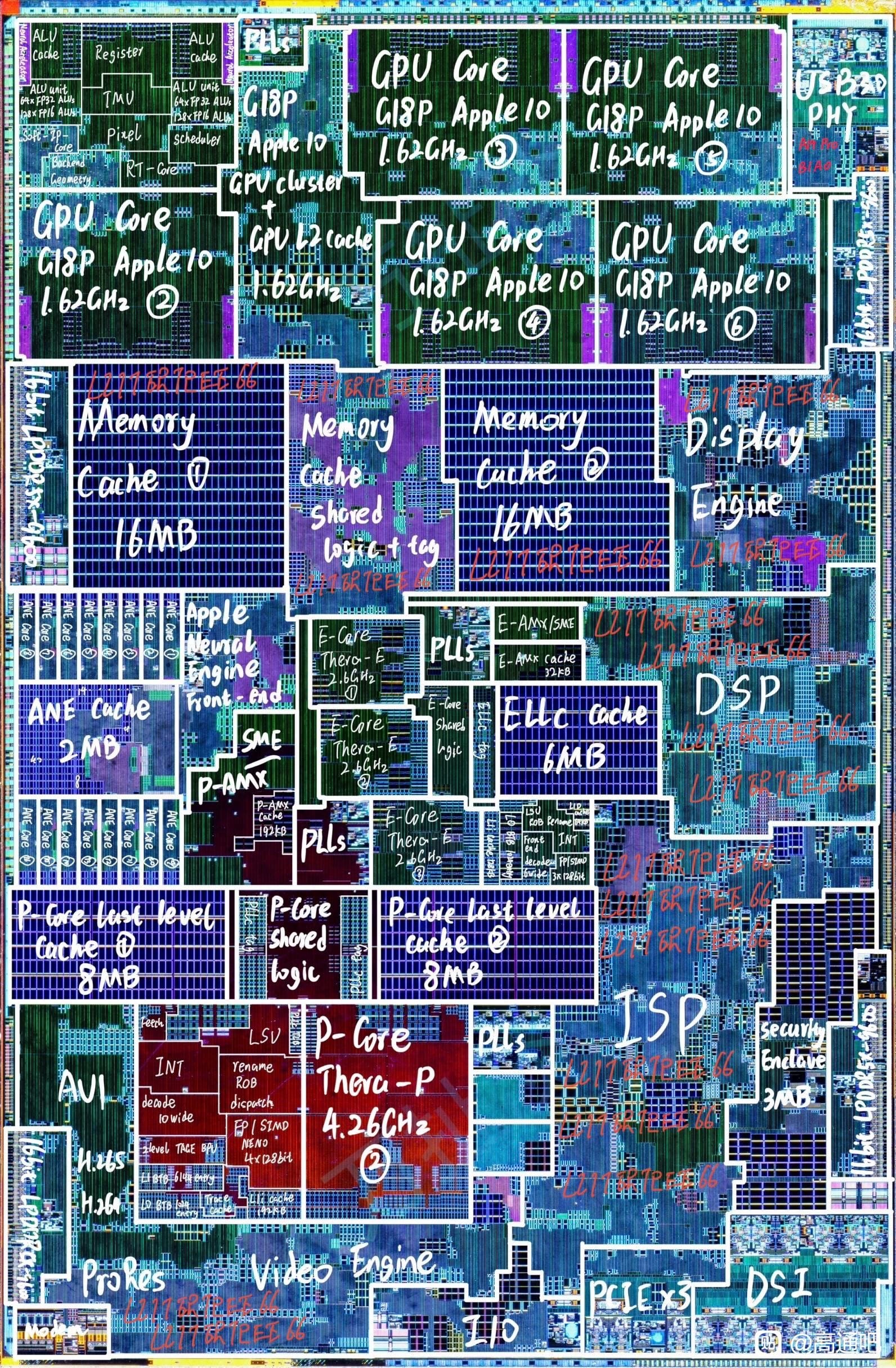

Заявлено, что главную роль в сокращении размеров сыграли не литографические улучшения, а переработанная компоновка блоков и внутренние архитектурные изменения. В частности, Apple сохранила прежний объём SLC-кэша — 4 МБ, но уменьшила площадь, которую он занимает, с 1,08 мм² до 0,98 мм². Кроме того, переработаны сегменты, отвечающие за обработку изображений, медиадвижок, а также несколько вспомогательных узлов. Это позволило освободить пространство на кристалле под другие задачи.
В результате A19 стал компактнее A18 на 9%, а A19 Pro — на 10% меньше A18 Pro. Освобождённые ресурсы были перераспределены в пользу энергоэффективных ядер и увеличенной графической части.
Производительные ядра в новых процессорах получили повышенные частоты. В энергоэффективном сегменте изменения оказались более радикальными. В частности, A19 Pro показывает до 29% прироста производительности по сравнению с предшественником при сохранении прежнего уровня энергопотребления.
По данным SemiAnalysis, это позволило чипу занять лидерские позиции по показателю производительности на ватт в тестах Geekbench 6, обогнав актуальные топовые решения Snapdragon 8 Elite Gen 5 и Dimensity 9500.
